Highsider Can-Bus CBW1 Resistencia 207-033

Highsider Can-Bus Resistor CBW1 con interruptor de inmersión.

Nuestra resistencia CAC-Bus Highsider recientemente desarrollada CBW1 se adapta a la mayoría de los vehículos que tienen un sistema Can-Bus.

La resistencia CBW1 proporciona una carga eléctrica requerida para su vehículo, que, si los interruptores DIP se establecen correctamente, no dará como resultado un parpadeo de los flashines accesorios en la cabina.

Además, se da una fiabilidad. Esto significa:
Si los indicadores de accesorios fallan debido a una falla electrónica, un mensaje de error se muestra inmediatamente en la cabina.

Se pueden operar hasta 2 canales, como las señales de giro en la parte posterior izquierda y las señales de giro en la derecha trasera.

Si se deben cambiar 2 pares de indicadores, también se necesitan usar 2 CBW1.

Qué requisitos deben cumplirse para usar el CBW1 en la moto:

La moto fue original producida con indicadores LED o la motocicleta tiene un sistema de bus de can

Si estos requeridos no se cumplen, la unidad CBW1 no funcionará (!) En este caso, recomendamos las siguientes resistencias:

Para indicadores con 21 vatios:
6.8 ohmios en parte 1108546002 o 10 ohmios en parte 1108546004

Para indicadores con 10 vatios:
27 ohmios en parte 1107562

Los siguientes valores de resistencia se pueden establecer en el CBW1:

• 150 ohmios
• 170 ohmios
• 240 ohmios
• 300 ohmios
• 400 ohmios
• 600 ohmios
• 1200 ohmios

Dimensiones:
Altura = 11 mm
Ancho = 31 mm (sin correas)
Ancho = 46 mm (con pestañas)
Longitud = 40 mm

Longitud del cable = 200 mm con alfileres

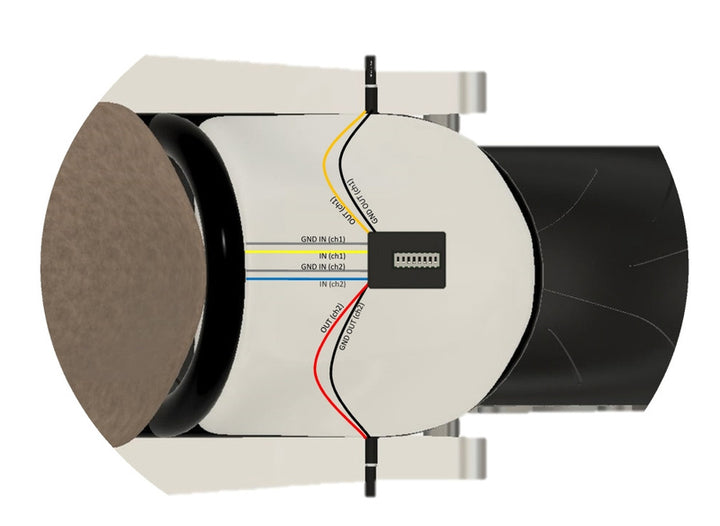

Conexiones:
Amarillo = Ingrese Canal 1 (+)
Naranja = canal de salida 1 (+)
Blue = Entrada Canal 2 (+)
Rojo = canal de salida 2 (+)
Gris = masa de entrada (-)
Negro = Ground de salida (-)

Sugerencias:
- Se pueden operar hasta 2 canales.
- ¡La conexión se explica preciosa en las instrucciones de montaje!
